MillStep Automation GmbH CNC Fräsen

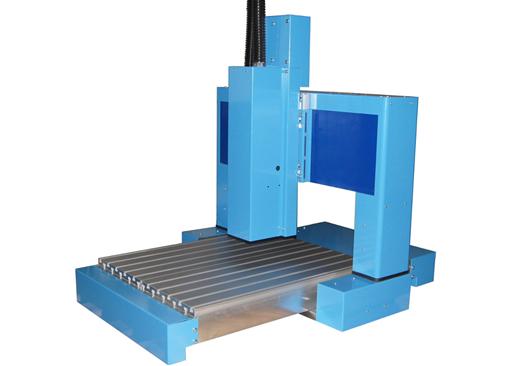

Unsere neuen Portalfräsmaschinen der PA-Serie V3 sind noch stabiler, dynamischer und zuverlässiger bei jedem Einsatz!

Nun ist es ohne Probleme möglich mit einem Ø6 mm Fräser und einem Arbeitsvorschub von 2.000 - 3.000 mm/min in Alu zu fräsen, bei einem Top Preis-/ Leistungsverhältnis schon für unter 4.000,- Euro.

Das perfekte Einsatzgebiet für die CNC Fräsen der PA-Serie V3 ist das 3-Achsen (Optional 4-, 5- Achsen) Fräsen, Bohren und Gravieren von NE-Metallen, Kunststoffen und Holz auf verschiedenen Maschinengrößen ab 600 x 480 x 200 bis 1200 x 680 x 400 mm.

Konstruktion/ Mechanik
Der bewährte Maschinentisch wurde beibehalten und besteht aus einer durchgehenden 20 mm massiven, beidseitig plangefrästen Aluplatte. Unter dem Maschinentisch sind zusätzlich zwei Verstärkungsleisten, sowie die X-Achsen Profilschienenführungen und der Kugelgewindetrieb untergebracht.
Das Portal besteht ebenfalls komplett aus massiven plangefrästen Aluplatten mit 20 bis 25 mm Stärke. Als zusätzliche Portalverstärkung werden gefräste Stahlrippen eingesetzt.

Kugelumlaufführungen von HIWIN
Grundsätzlich werden an allen Millstep CNC Fräsen bei jeder Achse
(X,- Y- und Z-Achse) zwei Profielschienen und vier Kugelumlaufwagen eingesetzt.
Bei der X-Achse sind es zwei Profilschienen HG20 und vier HG20 Kugelumlaufwagen.
Bei der Y- und Z-Achse sind es ebenfalls je zwei Profilschienen HG15 und vier HG15 Kugelumlaufwagen.

Kugelgewindetriebe
An den CNC Fräsmaschinen von Millstep Automation wird jede Achse mit je einer Kugelgewindespindel und einer Kugelgewindemutter ausgestattet.
An der X- und Y-Achse werden Kugelgewindetriebe mit Ø16 mm x 10 mm (ohne Aufpreis auch mit 5 mm Steigung) eingesetzt. Die Lagerung der Kugelgewindespindel wird realisiert mit einem spielfreien Festlagerblock (zwei Schrägkugellager) und einem Loslagerblock (ein Rillenkugellager).
An der Z-Achse werden Kugelgewindetriebe mit Ø16 mm x 5 mm eingesetzt. Die Lagerung der Kugelgewindespindel wird realisiert mit einem spielfreien Festlagerblock (zwei Schrägkugellager).

Verkleidung
Um eine hohe Lebensdauer von Maschinen garantieren zu können, müssen alle Präzisionsbauteile und Komponenten gut vor Spänen und Verschmutzung geschützt sein - darauf haben wir sehr viel Wert gelegt und alle Präzisionsbauteile der PA-V3 CNC Fräsmaschinen verkleidet.
Die Wartungsfreundlichkeit haben wir ebenfalls deutlich verbessert. Alle Blechverkleidungen lassen sich mit sehr geringem Aufwand abnehmen und die gesamte Mechanik offenlegen.
